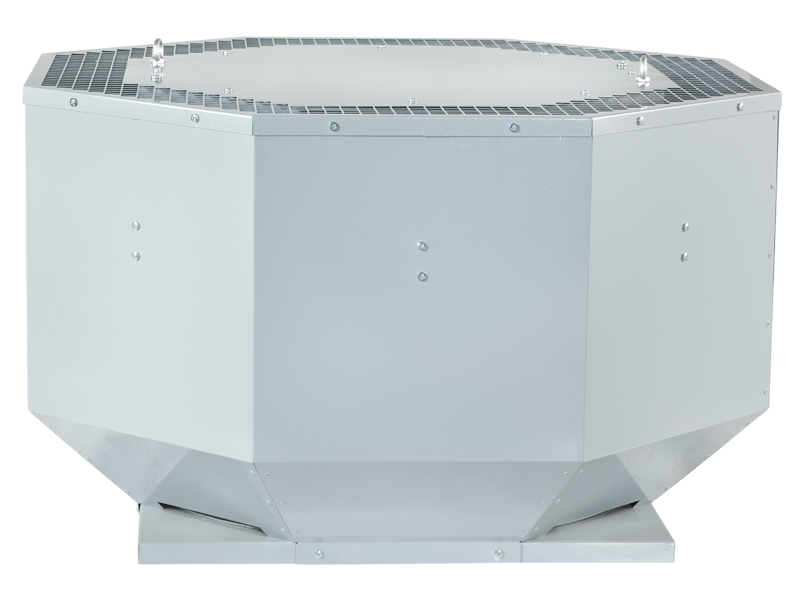

T/TAV SERİSİ:
Endüstriyel
Aksiyal,
Çatı Tipi,
Dikey Atışlı.
T/TAV serisi aksiyal fanlar dikey atışlı modelleri ile konut; endüstriyel ve ticari binaların havalandırma sistemlerinde çatı tipi olarak kullanılmaktadır. Yüksek dayanımlı; kolay montaj ve bakım özellikleri ile tasarlanmışlardır. Dikey atış özelliğiyle; çevresinin kapalı olması halinde bile çalışması engellenmez. Çapları 400mm’den başlayıp 800mm’ye kadar 8 farklı model vardır. Çalışma aralığı temiz hava şartlarında -20°C ile +50°C aralığında öngörülmüştür.
Gövdesi ve koruma teli galvaniz sacdan mamul; kaplaması elektrostatik toz boyalıdır. Kanat malzemesi alüminyum malzemeden yapılmıştır.
Motor tipi TEFC olup; motor verim sınıfı IE2-IE3’dür. Motor yalıtımı sınıfı F; koruma sınıfı IP55’dir.
T/TACC serisi yatay atışlı versiyon
İstenilen debi ve basınca uygun özel üretim; alüminyum ve plastik kanat seçeneği, çift devirli motor seçeneği.
Trifaze Frekans Konvertörü (T/TPFC)
Geri Dönüşsüz Damper (T/BDD)
Dikdörtgen kanal tipi susturucu (T/DKTS)
Article | Model | Ø | U | RPM | U | P | Pm | In | IP/CI | Min. Maks. |
Q | Lw |
(mm) | T/M | (d/dk) | (V-Hz) | (n°) | (kW) | (A) | (T°) | (m3/h) | dB(A) | |||
TTV0000 | T/TAV 400-5-25 | 400 | T | 1450 | 380V-50Hz | 4 | 0,37 | 1,20 | 55/F | -20/50 | 1200 | 66 |
TTV0001 | T/TAV 450-5-25 | 450 | T | 1456 | 380V-50Hz | 4 | 0,55 | 1,60 | 55/F | -20/50 | 2200 | 69 |
TTV0002 | T/TAV 500-5-25 | 500 | T | 1453 | 380V-50Hz | 4 | 0,55 | 1,60 | 55/F | -20/50 | 3950 | 72 |
TTV0003 | T/TAV 560-5-25 | 560 | T | 1466 | 380V-50Hz | 4 | 0,75 | 2,10 | 55/F | -20/50 | 6100 | 75 |
TTV0004 | T/TAV 630-5-30 | 630 | T | 1465 | 380V-50Hz | 4 | 1,10 | 2,80 | 55/F | -20/50 | 11000 | 80 |
TTV0005 | T/TAV 710-5-30 | 710 | T | 1472 | 380V-50Hz | 4 | 1,50 | 3,70 | 55/F | -20/50 | 17000 | 83 |
TTV0006 | T/TAV 800-5-30 | 800 | T | 1459 | 380V-50Hz | 4 | 2,20 | 5,30 | 55/F | -20/50 | 22250 | 85 |
TTV0007 | T/TAV 800-5-35 | 800 | T | 1463 | 380V-50Hz | 4 | 3,00 | 6,40 | 55/F | -20/50 | 26940 | 89 |
Article | Model | A (mm) |
B (mm) |
C (mm) |
||||||||
TTV0000 | T/TAV 400-5-25 T4 0,37 kW | 500 | 800 | 640 | ||||||||
TTV0001 | T/TAV 450-5-25 T4 0,55 kW | 550 | 800 | 640 | ||||||||
TTV0002 | T/TAV 500-5-25 T4 0,55 kW | 600 | 800 | 700 | ||||||||
TTV0003 | T/TAV 560-5-25 T4 0,75 kW | 650 | 800 | 760 | ||||||||
TTV0004 | T/TAV 630-5-30 T4 1,1 kW | 750 | 850 | 850 | ||||||||
TTV0005 | T/TAV 710-5-30 T4 1,5 kW | 850 | 850 | 950 | ||||||||
TTV0006 | T/TAV 800-5-30 T4 2,2 kW | 950 | 850 | 1070 | ||||||||
TTV0007 | T/TAV 800-5-35 T4 3 kW | 950 | 850 | 1070 | ||||||||
