T/CC-JD SERİSİ:
Endüstriyel
Radyal
Jet Fan
F300
F400

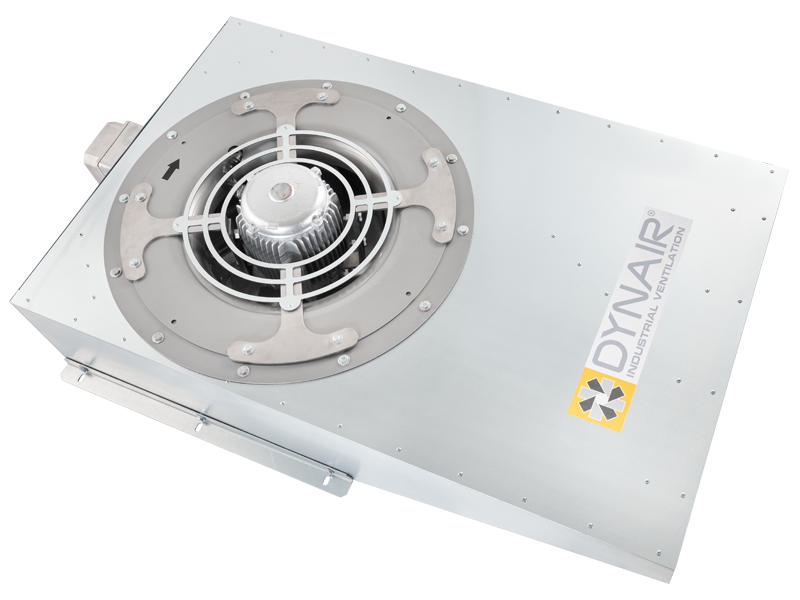

T/CC-JC serisi radyal jet fanlar kapalı otoparklarda hem CO (karbon monoksit) gazının tahliyesinde hem de yangın halinde duman tahliyesinde kullanılmaktadırlar. Kompakt yapısı ve kolay montaj opsiyonu ile özellikle alçak tavanlı otoparklarda tercih edilir. 300°C ve 400°C’ye 2 saat dayanımlı (F300/F400) radyal tip jet fanlardır. Çift yönlü kullanım özelliği mevcuttur. Çapları 50mm’den başlayıp 90mm’ye kadar 3 farklı modeli vardır. Çalışma aralığı temiz hava şartlarında -20°C ile +50°C aralığında öngörülmüştür.
Gövde malzemesi ve kanat malzemesi galvaniz sacdan oluşur.
Motor tipi TEAO olup; motor verim sınıfı IE1-IE2’dir. Motor yalıtımı sınıfı H; koruma sınıfı IP54-IP55’dir.
Trifaze Frekans Konvertörü (T/TPFC)
Article | Model | U | RPM | U | P | Pm | In | IP/CI | Min. Maks. |
İtme Gücü |
Lw |
T | (d/dk) | (V-Hz) | (n°) | (kW) | (A) | (T°) | (N) | dB(A) | |||
TJCF300 | T/CC-JC 50 | T | 725-1450 | 380V-50Hz | 4-8 | 0,3-1,2 | 3,23 | 55/H | -20/50 | 13-50 | 38-54 |
TJCF303 | T/CC-JC 70 | T | 725-1450 | 380V-50Hz | 4-8 | 0,55-2,2 | 5,57 | 55/H | -20/50 | 19-70 | 43-58 |
TJCF304 | T/CC-JC 90 | T | 725-1450 | 380V-50Hz | 4-8 | 0,55-2,2 | 5,57 | 55/H | -20/50 | 25-90 | 46-62 |
Article | Model | A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
||||||||
TJCF300 | T/CC-JC HT 50 T4-8 0,3-1,12 kW F300 | 315 | 415 | 2000 | 400 | 300 | ||||||||
TJCF303 | T/CC-JC HT 70 T4-8 0,55-2,2 kW F300 | 450 | 550 | 2000 | 400 | 450 | ||||||||
TJCF304 | T/CC-JC HT 90 T4-8 0,55-2,2 kW F300 | 500 | 600 | 2000 | 400 | 450 | ||||||||
